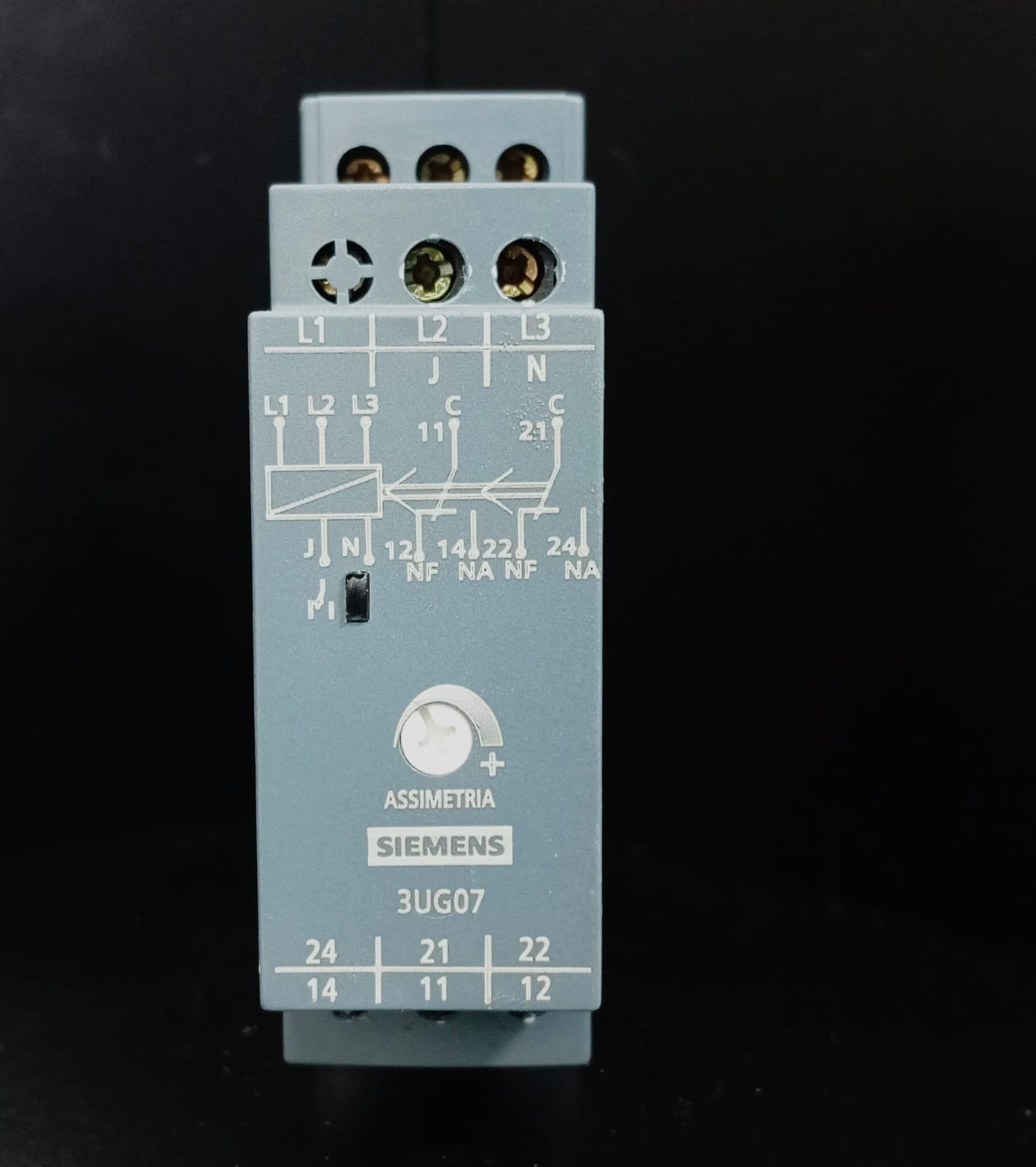

3UG0712-1BR00 Relé De Monitoramento De Tensão Trifásica 440v Ac 3a 240v - SIEMENS
-
- 1x de R$ 312,25 sem juros
- 2x de R$ 168,05
- 3x de R$ 113,69
- 4x de R$ 86,54
- 5x de R$ 70,14
-
- 1x de R$ 312,25 sem juros
- 2x de R$ 168,05
- 3x de R$ 113,69
- 4x de R$ 86,54
- 5x de R$ 70,14
-
R$ 312,25
É um dispositivo de proteção para sistemas trifásicos. Ele detecta falta de fase (ou ausência de neutro) e assimetria modular de tensão. O ajuste de sensibilidade à assimetria é feito por meio de regulagem frontal. Ele não detecta subtensão ou sobretensão simétricas.
Aplicação
Protege motores, equipamentos e processos contra falhas como falta de fase, ausência de neutro e desequilíbrio de tensão, situações que podem comprometer o funcionamento seguro e contínuo de sistemas industriais.
Dados técnicos principais
-
Sensibilidade à assimetria ajustável (ex: 7 a 20 % ou 15 a 30 %, dependendo da versão)
-
Tensão de rede trifásica: 440 V AC (modelo código 1BR00)
-
Tipos de contato: 2 SPDT (dois contatos reversíveis) com corrente de até 3 A a 240 V AC (cos φ = 1)
-
Tempo de recuperação (reset): até 500 ms
-
Isolamento elétrico: resistência maior que 50 MΩ a 500 V DC; tensão de isolamento até 1500 Vrms por 1 minuto
-
Material da caixa: plástico ABS autoextinguível V-0
-
Grau de proteção: IP-20 (proteção contra contato acidental)
-
Temperatura de operação: 0 a 50 °C
-
Umidade relativa: 45 % a 85 %, sem condensação
-
Vida útil dos contatos (sem carga): mecânica — cerca de 10 milhões de operações; elétrica (com carga resistiva): cerca de 100 mil operações
-
Intervalo de comutação: entre 5 e 20 ms
-
Frequência de alimentação: 50/60 Hz (± 5 %)
-
Recomendações: utilizar fusível de ação rápida de 5 A na saída do contato; não instalar com painel energizado; manter distanciamento mínimo de 5 mm entre componentes no painel para evitar aquecimento da caixa
-
Pode funcionar com ou sem neutro (para sem neutro, é necessário fechar jumpers entre terminais J e N)
