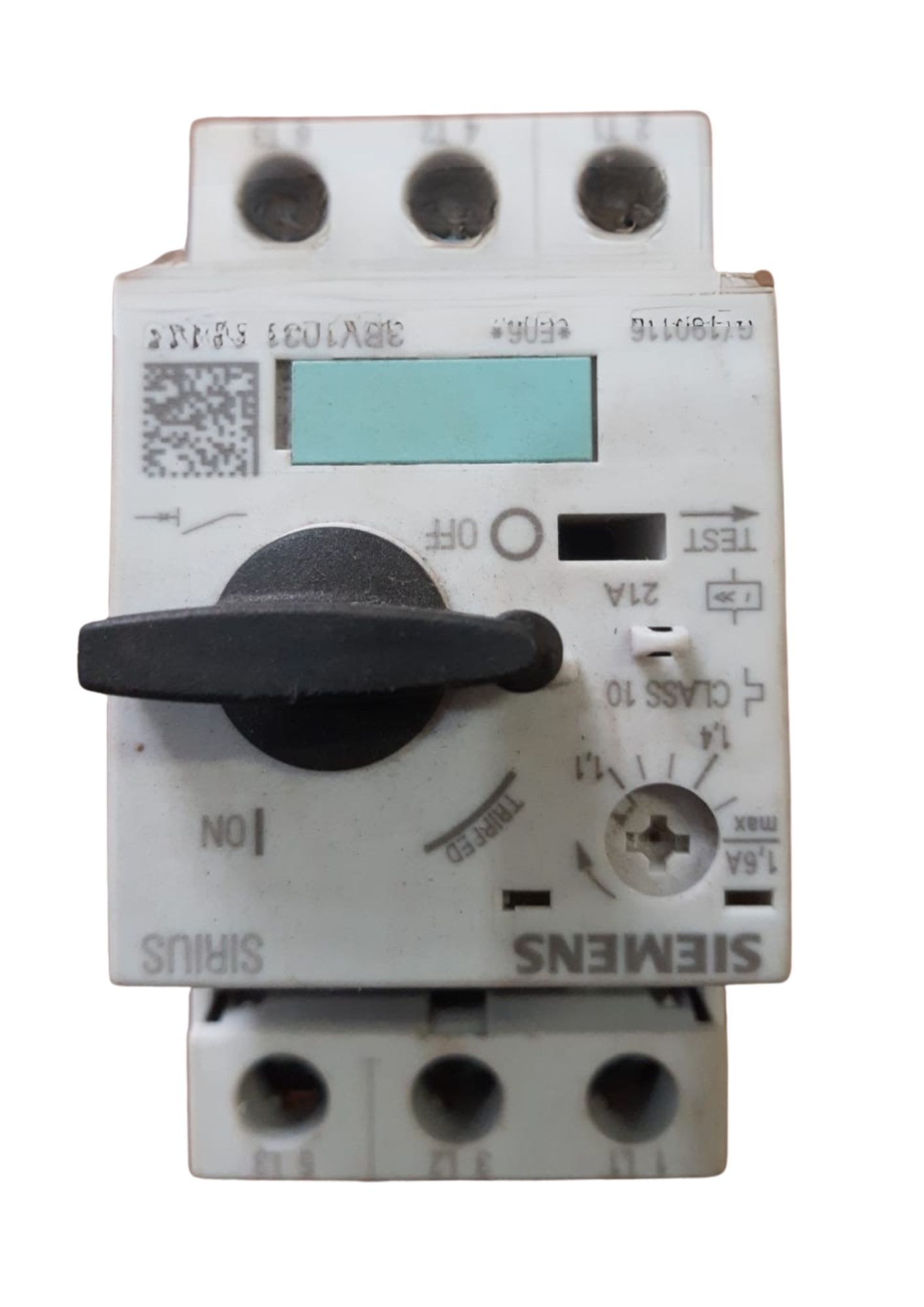

Disjuntor de proteção para motor Siemens modelo 3RV1021-1AA10, da linha SIRIUS, desenvolvido para proteção eficiente de motores elétricos contra sobrecarga, curto-circuito e falha de fase. É amplamente utilizado em painéis elétricos industriais, sistemas de automação, máquinas, bombas, ventiladores e compressores. Possui construção compacta e robusta, permitindo fácil instalação em trilho DIN e integração com diversos acessórios da linha Siemens.
O dispositivo conta com proteção termomagnética, combinando disparo térmico para proteção contra sobrecarga e disparo magnético para atuação rápida em casos de curto-circuito, garantindo maior segurança para motores e circuitos elétricos.
Dados técnicos:
Modelo: 3RV1021-1AA10
Marca: Siemens
Linha: SIRIUS 3RV1
Tipo de produto: Disjuntor de proteção para motor
Número de polos: 3 polos
Faixa de ajuste de corrente (térmica): 0,10 a 0,16 A
Corrente nominal máxima: 0,16 A
Classe de disparo: Classe 10
Tensão nominal de operação: até 690 V AC
Frequência de operação: 50 / 60 Hz
Tensão de isolamento: 690 V
Resistência a impulso de tensão: 6 kV
Tipo de proteção: termomagnética (sobrecarga e curto-circuito)
Grau de proteção frontal: IP20
Montagem: trilho DIN 35 mm ou fixação por parafuso
Tipo de conexão: borne com parafuso
Temperatura de operação: -20 °C a +60 °C
Temperatura de armazenamento: -50 °C a +80 °C
Altitude máxima de instalação: até 2000 m
Vida útil mecânica: aproximadamente 100.000 manobras
Dimensões aproximadas: 45 x 97 x 96 mm
Peso aproximado: 0,35 kg
Detecção de falha de fase: sim
Compatível com acessórios: contatos auxiliares, acionamento frontal e lateral, módulos de sinalização.
Aplicações:
• Proteção de motores elétricos trifásicos
• Painéis de comando e automação industrial
• Máquinas e equipamentos industriais
• Sistemas de bombeamento e ventilação
• Sistemas de acionamento e controle de motores elétricos.
