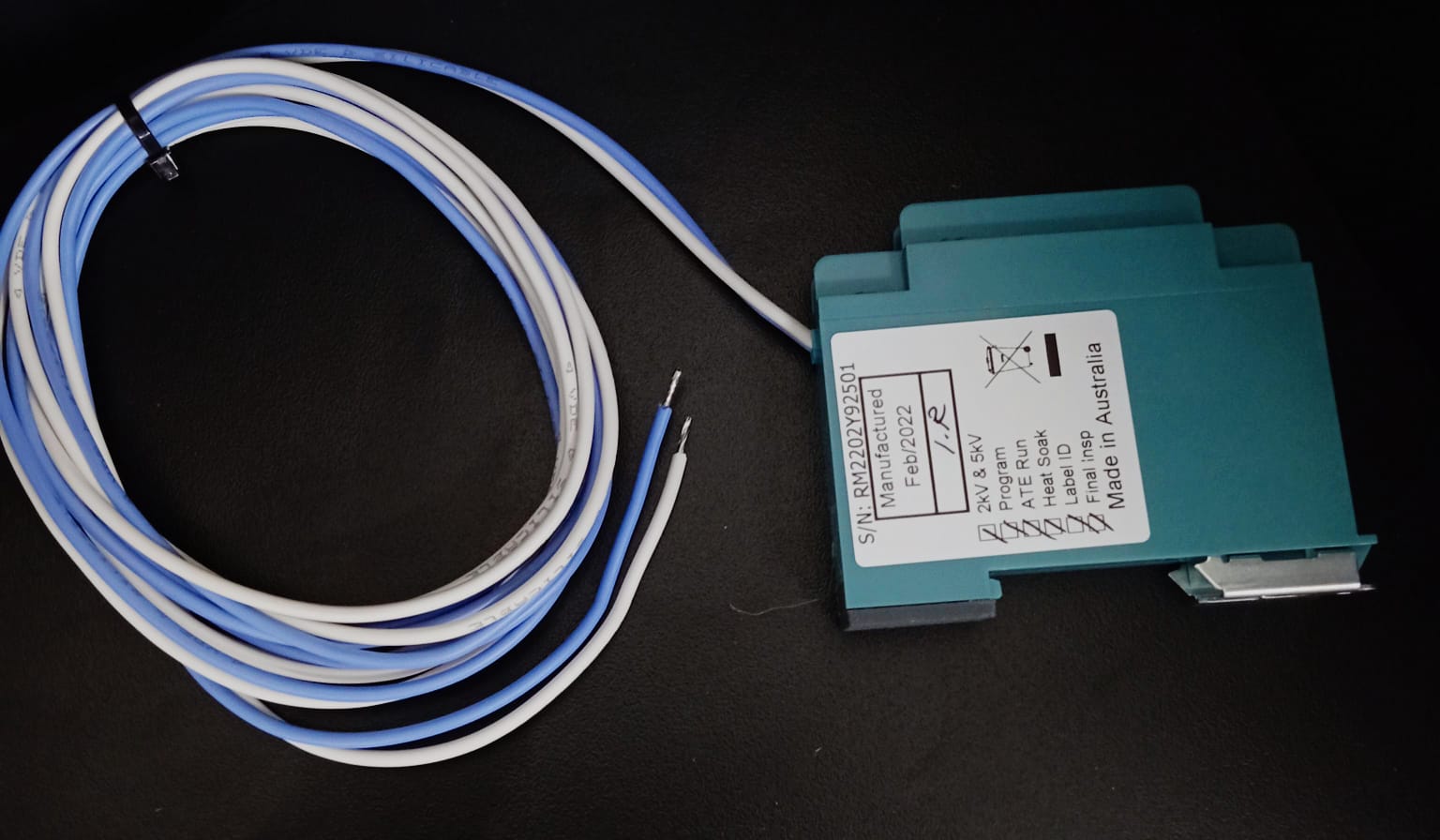

7XG3123-2FA00-0AA0 Módulo De Interface De Detecção De Arco (Arc Fault Interface Module) – Série Reyarc23 - SIEMENS

Da série ReyArc23, é projetado para interligar sensores ópticos de arco às entradas de status de relés de proteção. Este equipamento detecta arcos elétricos com alta velocidade, ativando sinais de disparo em menos de 1 ms para acionamento imediato de mecanismos de proteção.

Especificações técnicas

• Tipo: módulo de interface de falha por arco (Arc Fault Interface Module)

• Família: Reyrolle 7XG31 (ReyARC23)

• Entrada de sensores: suporta dois sensores ópticos de detecção de arco RA30

• Tensão de alimentação: 110 V DC

• Tempo de resposta: sinal de disparo em menos de 1 ms após detecção de arco

• Montagem: em trilho DIN, com fiação compacta e prática

• Supervisão contínua: detecta falhas no sensor ou no circuito por meio de corrente de supervisão de aproximadamente 2 mA

• LED indicadores: verde para alimentação normal, vermelho para detecção de arco

• Design compacto, robusto e econômico

• Dimensões aproximadas: 15,5 cm de largura, 82 cm de altura e 66 cm de profundidade

Vantagens e aplicações

Ideal para proteção avançada em painéis de baixa e média tensão, este módulo oferece detecção rápida de arcos elétricos, protegendo equipamentos e pessoas com maior segurança. A integração com sensores ópticos e relés de proteção permite o disparo quase instantâneo em caso de falha, reduzindo danos por arco elétrico e aumentando a confiabilidade dos sistemas. Indicado para instalações industriais críticas, subestações e centros de distribuição que exigem proteção eficaz e tempos de resposta ultrarrápidos.
