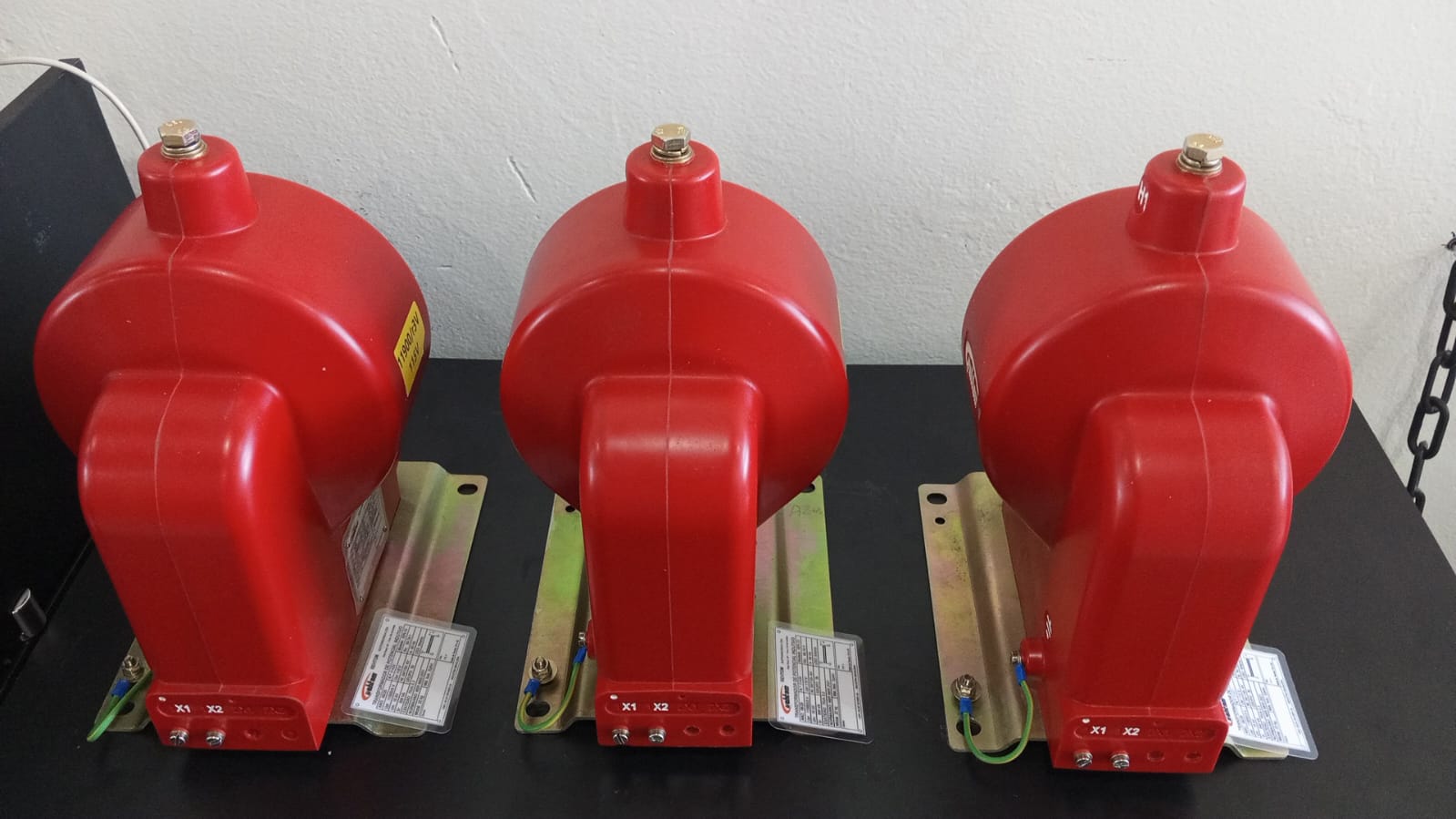

Transformadores De Potencial Indutivo 500va 11900/R3-115v - 75va 0,3 - G3b – Classe 15 Kv

RPI-13 Rehtom

O TRANSFORMADORES DE POTENCIAL INDUTIVO 500VA 11900/r3-115V - 75VA 0,3 - G3b – CLASSE 15 KV

RPI-13 Rehtom foi desenvolvido para aplicações de medição e proteção em sistemas elétricos de média tensão, oferecendo alta precisão, confiabilidade e segurança operacional. Fabricado com isolação em resina epóxi, é indicado para instalações internas em painéis de medição, subestações, cubículos e sistemas de distribuição de energia.

Projetado para operar em sistemas de até 15 kV, o equipamento reduz a tensão do circuito primário para um nível adequado aos instrumentos de medição e relés de proteção, mantendo elevada precisão e excelente desempenho.

Especificações Técnicas

• Fabricante: Rehtom
• Modelo: RPI-13
• Tipo: Transformador de Potencial (TP) Monofásico
• Uso: Interno
• Frequência Nominal: 60 Hz
• Tensão Máxima do Sistema: 15 kV
• Tensão Primária: 11.900/√3 V
• Tensão Secundária: 115 V
• Relação de Transformação: 59,74:1
• Potência Térmica: 500 VA
• Carga Nominal: 75 VA
• Classe de Exatidão: 0,3
• Fator de Sobretensão: 1,9
• Grupo de Ligação: 3b
• Nível de Isolamento: 34/110/- kV
• Meio Isolante: Resina Epóxi
• Bornes: H1 (Terra), X1 e X2

Aplicações

• Sistemas de medição de faturamento;
• Painéis de média tensão;
• Subestações industriais e comerciais;
• Cubículos de média tensão;
• Sistemas de proteção e supervisão elétrica;
• Concessionárias de energia e instalações industriais.

Diferenciais

• Alta precisão para medição e proteção elétrica.
• Construção robusta com isolação em resina epóxi.
• Excelente desempenho e longa vida útil.
• Baixa necessidade de manutenção.
• Indicado para instalações internas em sistemas de média tensão.
• Fabricado pela Rehtom, referência em equipamentos para sistemas elétricos de média tensão.
